CCFL Backlight inverter (materi training P Hello)

materi training anggota P Hello Jogja 9 Juni 2013
Gejala kerusakan BL-inverter :

  • Ada suara –layar gelap (pesawat tidak menggunakan sirkit BL-error protek)
  • Layar nyala sebentar – terus pesawat mati sendiri (pesawat menggunakan sirkit BL-error protek)
  • Layar kedip-kedip
Contoh pin-out konektor BL-inverter kontrol :

1 Gnd Ground
2 Vcc (input) Suply tegangan Vcc
3 BL-on (input) Kontrol on-off BL-inerter 0v=off 3v=on
4 ADim (input) Kontrol terang-gelap lampu BL 2 – 3v
5 PWM Dim (input) Kontrol terang gelap lampu BL berupa pulsa PWM
6 Err/SOS (output) Normal=0v . Jika ada tegangan maka pesawat akan mati protek
Catatan :
  • Suply tegangan Vcc untuk setiap pesawat belum tentu sama
  • Adim/PWM dim hanaya salah satu yang digunakan

clip_image002

Blok BL-inverter terdiri dari :
  • IC Driver : sebagai pembangkit pulsa osilator untuk mendrive bagian FET output amplifiter.
  • FET output amplifer (half-bridge atau full bridge)
  • Tranfo HV, sebagai pembangkit tegangan tinggi (menggunakan tunggal atau beberapa tranfo)
  • Sirkit protektor

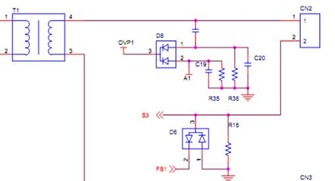

Sirkit protektor :
  • OVL = Over Voltage protektor - jika tegangan tinggi dari tranfo HV over, maka ic drive akan tidak bekerja
  • OLP = Open Lamp protektor – jika salah satu lampu tidak menyala maka Ic drive akan tidak bekerja
clip_image004
  • OVP ===> VS (voltage sensor)
  • FB ===> IS (current sensor)/feedback agar ccfl stabil
  • S3 ===> IS (current sensor)/open lamp

Beberapa penyebab  BL-inverter tidak kerja (lampu CCFL tidak nyala) :
  • Nyala lampu CCFL bisa diintip dari lubang yang ada dibelakang panel
  • Cek tegangan Vcc
  • Cek tegangan kontrol BL-on
  • Cek tegnagn kontrol dimmer

Beberapa penyebab BL-inverter mati protek.
  • Salah satu lampu CCFL tidak nyala (lepas/rusak/los kontak)
  • Salah satu tranfo rusak (setengah short/setengah putus)
  • FET atau IC driver rusak
  • Keramaik kapasitor tegangan tinggi rusak
  • Solderan los kontak

BL-inverter error kode :
  • Panasonic : kedip 1x
  • Sharp : kedip 1x

Catatan contoh beberapa pin-out ic driver yang penting diketahui :
FB Feedback mendapat input dari R-sense bagian output untuk mengkontrol agar arus CCFL stabil
ENA/STB Input kontrol on-off
COMP Mendapat input dari bagian output tegangan tinggi sebagai kontrol protek over voltage
IS Mendapat input dari kontrol Dimmer
VS Mendapat input dari bagian output tegangan tinggi sebagai kontrol agar nyala CCFL stabil
TIMER Dipasang kapasitor untuk menunda kerja protek pada saat BL-inverter dinyalakan pertama kali. Jika dipasang langsung ke groung maka sistim protek akan lumpuh
ERR/SOS Jika protektor bekerja, maka pin ini akan mengeluarkan tegangan

clip_image006

Kerja DIMMER pada penyalaan CCFL.
clip_image010clip_image012
                         CCFL nyala redup                                                                                                CCFL nyala terang


clip_image014FET AMPLIFIER HALF BRIDGE

clip_image016
HALF BRIDGE FET AMPLIFIER (non isolated). Disini Vcc mendapat tegangan rendah (misal 24v)

clip_image018

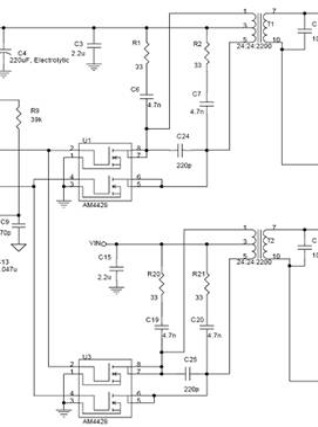

FULL BRIDGE FET AMPLIFIER (isolated), disini VCC mendapat tegangan 385v, ic driver ada pd bag sekunder (COLD chasis)

clip_image020
FULL BRIDGE FET AMPLIFIER (isolater), disini FET mendapat tegangan 385v (HOT Chasis), ic driver juga ada pd bag primer (HOT chasis)


clip_image022
FET AMPLIFIER FULL BRIDGE (menggunakan 2 buah ic)


***********************************************
