LCD
merupakan komponen pasif. Artinya LCD sebagai pembentuk gambar tidak
mengeluarkan cahaya sendiri. Diperlukan cahaya dari belakang layar LCD
yang biasa dinamakan Backlight agar gambar dapat terlihat. Backlight LCD
model lama menggunakan sejenis lampu mirip lampu TL, sedangkan
model-model baru sudah menggunakan sejenis lampu LED yang lebih irit
dalam penggunaan daya listrik
Berbeda dengan LCD, maka PDP
(Plasma Display Panel) merupakan komponen aktif. Artinya setiap pixel
yang membentuk gambar menyala sendiri-sendiri seperti halnya lampu neon
sehingga kita bisa melihat gambar. Layar PDP terdiri dari ratusan ribu
atau bahkan jutaan pixel-pixel kecil yang disusun seperti halnya phospor
RGB pada layar CRT, dimana penyalaannya masing-masing dapat diatur
sendiri-sendiri.
Prinsip kerja pixel plasma secara singkat dapat dijelaskan sebagai berikut :
1.Gambar
diatas merupakan penampang dari samping dari sebuah pixel plasma. Pixel
plasma merupakan lapisan kaca dimana pada bagaian depan terdapat dua
buah lapisan jalur elektrode yang tembus pandang serta sebuah elektrode
pada bagian belakang.
2.Pixel-pixel
pada bagian belakang diberi lapisan phospor dengan warna RGB dan
disusun seperti halnya phospor RGB pada layar CRT.
3.Selanjutnya
setiap pixel dibuat vacum dan kemudian diisi dengan sejenis gas yang
merupakan campuran gas Ne + Xe (neon + xenon).
4. Suatu tegangan diberikan antara elektrode yang terdapat pada bagian depan, sehingga menimbulkan medan listrik.
5.Jika
suatu tegangan diberikan pada elektrode yang terdapat dibelakang, maka
gas akan mendapatkan suatu energi, sehingga gas didalamnya akan berubah
bentuk menjadi gas yang dinamakan “plasma”.
6. Perubahan gas menjadi plasma menghasilkan sinar ultraviolet.
7.Sinar ultraviolet menyebabkan phospor berpendar dan mengeluarkan sinar ke depan.
·
- Proses no.4 hingga no.7 tersebut diatas dilakukan secara berulang-ulang, tergantung dari gambar yang ditampilkan.
- Elektrode yang terdapat pada bagian depan dinamakan elektrode X (common & sustain elektrode) dan elektrode Y (scan dan sustain elektrode).
- Elektrode yang terdapat dibagian belakang dinamakan elektrode Adress.

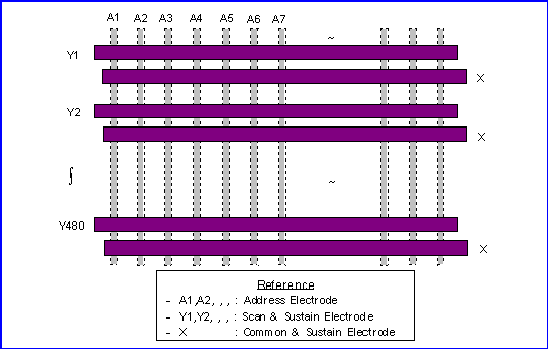

- Elektrode-elektrode pada seluruh layar PDP dapat digambarkan seperti susunan dibawah ini.
Bahan tulisan diambil dari EHOW dan Samsung PDP Training manual
